Autorem návodu na tento zajímavý radiopřijímač je pan Jaroslav Belza a byl uveřejněn na jeho webu [1], jakožto i v několika časopisech. Protože se jedná o neobvyklé využití integrovaného obvodu, který byl jinak původně určen pro zcela jinou oblast - totiž číslicovou techniku, dovolujeme si schéma uveřejnit i zde v naší "radiobastlírně".

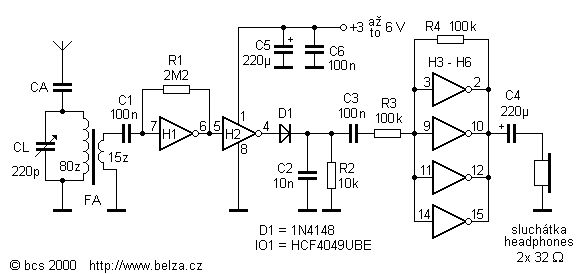

Původní převzaté schéma zapojení

Zmíněný integrovaný obvod obsahuje šestici tzv. logických hradel - invertorů. Jak vidno ze schématu, dva z nich slouží jako zesilovač vstupního signálu z laděného obvodu a teprve za nimi následuje jednoduchý diodový detektor (použitá křemíková spínací dioda je sice levná a dostupná, ale určitě ji doporučujeme nahradit diodou germaniovou, díky níž se zvýší citlivost přijímače, která samozřejmě u takto jednoduchého zapojení není příliš vysoká). Zbylá čtyři hradla slouží k zesílení nf signálu - jejich na první pohled možná poněkud zvláštní paralelní spojení slouží pouze ke zvýšení "výkonu" zesilovače.

Podrobnější popis případní zájemci naleznou na výše zmíněných stránkách a pokud se k jeho stavbě rozhodnete, budeme moc rádi, pokud se nám pak pochlubíte výsledkem a hlavně dosaženými parametry - citlivost, selektivita, atd.
