Jednoduchý filtr - odrušovač
Trochu pozapomenuté, ale účinné zapojení filtru brumu z napájecího napětí

Napsal RadioMan

08.04.2018

shlédnuto 83174x

rubrika Pro kutily a bastlíře

Pokud se Vám text obtížně čte, můžete si ho zvětšit nebo zmenšit
A nebo si všechno prohlédněte černé na bílém
Celý článek si pak případně také můžete přehledně vytisknout

V Amatérském rádiu asi před dvaceti lety byl uveřejněn jednoduchý filtr zvlnění pro napájecí zdroje, který se dříve používal, ale pak se na něj neprávem zapomnělo. Dnes, když potřebný tranzistor koupíme doslova za pár korun, to může být zajímavá alternativa pro všechny, kkteří ve svých amatérských napájecích zdrojích s podobnou věcí bojují. Je také vhodný pro autorádia, kde poměrně účinně potlačuje různá hvízdání a bručení, které se do napájení indukují z elektrovýzbroje vozidla.

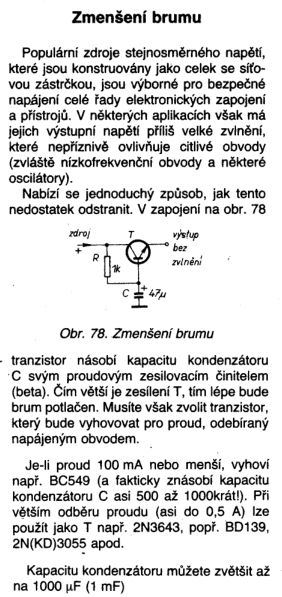

Jednoduchý filtr napájecího napětí

Zapojení je tak jednoduché, že k němu není co dodávat, princip je popsán v článku, který jsme si zde dovolili zkopírovat.

POUŽITÁ LITERATURA A ODKAZY

[1]

Amatérské Rádio - B4/91
