Jednoduchý AM příjímač s JFET tranzistorem
Pár součástek - a přitom celkem slušné výsledky
Napsal RadioMan 08.04.2018
shlédnuto 19355x rubrika Jednoduchá rádia

Pokud se Vám text obtížně čte, můžete si ho zvětšit nebo zmenšit
A nebo si všechno prohlédněte černé na bílém
Celý článek si pak případně také můžete přehledně vytisknout


Zajímavé a jednoduché zapojení středovlnného rádijka se objevilo kdysi těsně po revoluci v Amatérském rádiu. Zde jednoduchý popis (citace původního článku) :

Přijímač AM s tranzistorem řízeným polem pracuje velmi dobře, přičemž má velmi málo součástek. Cívku L, a ladicí kondenzátor je možné použít ze zrušeného tranzistorového přijímače. Tranzistor JFET T, se používá jako emitorový sledovač přímo vázaný s tranzistorem T2, který se zde používá jako zesilovač a detektor. Nf signál se objeví na rezistoru R2. Kondenzátor C1 blokuje detekovaný vf signál. Emitorový rezistor tranzistoru T2 - R3, je přemostěn kondenzátorem C2, který by pro nejlepší výsledky měl být tantalový. Pro dosažení dobré úrovně nf hlasitosti použijte sluchátka s velkou impedancí, nebo samozřejmě nízkofrekvenční zesilovač. Zapojení může být napájeno baterií 9 V.

Jako vstupní tranzistor můžete použít třeba běžnější MPF102

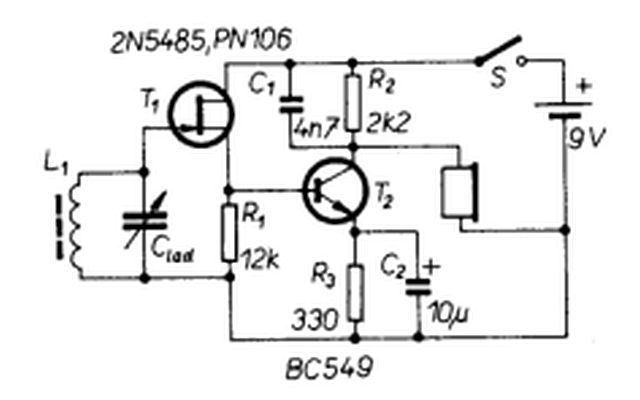

Přijímač AM s J-FET tranzistorem



Dole pod tímto článkem naleznete diskuzi.
Podívejte se, co si o tom myslí ostatní - a nebo
jednoduše napište, co si o tom myslíte vy !
(diskuse je anonymní a není potřeba žádná registrace)

SEZNAM POTŘEBNÝCH SOUČÁSTÍ
Označenípopiskspoznámka
odkaz

CLadicí kondenzátor( 99 Kč )
T1MPF102Tranzistor J-FET( 29 Kč )
T2BC547Tranzistor( 10 Kč )

Koupit všechny dostupné součásti( 138 Kč )

Kliknutím přejdete do E-shopu a výše uvedené položky se Vám automaticky NEZÁVAZNĚ vloží do košíku. Některé z nich pak samozřejmě můžete vyřadit, nebo případně přikoupit další věci...


POUŽITÁ LITERATURA A ODKAZY

[1] Amatérské Rádio - B4/91
