Jednoduchý Bluetooth přehrávač pro kutily
Ozvučte si cokoliv - třeba staré rádio po babičce...
Napsal RadioMan 11.02.2019



(určeno i začátečníkům)

shlédnuto 35902x rubriky Pro kutily a bastlíře, Konstrukce a vynálezy

Pokud se Vám text obtížně čte, můžete si ho zvětšit nebo zmenšit
A nebo si všechno prohlédněte černé na bílém
Celý článek si pak případně také můžete přehledně vytisknout


V poslední době stále více získává na oblibě zařízení, nazývající se třeba "BT reproduktor", "Bluetooth soundbar ", "BT boom-box" a podobně. Jedná se v podstatě o zesilovač s přijímačem Bluetooth, který slouží k hlasitému ozvučení menších prostor písničkami, uloženými v mobilním telefonu. Obvykle bývá napájený z baterií (akumulátoru), aby byl dostatečně mobilní. Tato zařízení se dají koupit ve stovkách rozličných provedení, lišících se nejen mírou vkusu (některé vypadají jako zmenšený model tchajwanského letiště) a samozřejmě také cenou. Takový soundbar se dá koupit za pár stovek, ale i za pár tisíc. Ty nejlevnější mají obvykle slabou baterii, malý reproduktor a zvuk který produkují, se rozhodně nedá označit jako kvalitní.

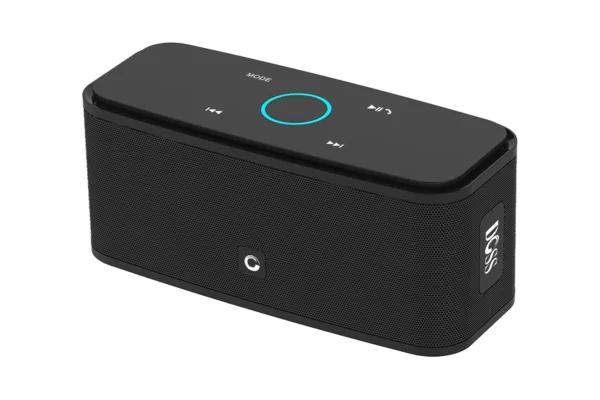

Takhle nějak vypadá běžný bluetooth sound box jako finální výrobek


Dneska ale není problém si takovou věc vyrobit doma. Důvodem může být nejenom cena, ale i možnost vestavět celé zařízení do nějaké vlastní bedničky, nábytkové skříňky, nebo prostě čehokoliv. Díky hotovým modulům pak může být realizace takové věci záležitostí jednoho odpoledne a člověk ani nemusí být nějak moc zručný s páječkou. Podíváme se, jak na to...

Základem je miniaturní modul, který obsahuje kompletní bluetooth přehrávač, společně s malým zesilovačem o výkonu 2x3W. K němu stačí v té nejjednodušší verzi připojit jen reproduktor a napájecí napětí 5V, třeba z nějaké staré USB nabíječky. Protože ale budeme chtít, aby náš přehrávač byl přenosný, doplníme ho o moderní nabíjecí Li-On baterii. Protože taková baterie má napětí obvykle 3.7V a musí být zabezpečena proti úplnému vybití (které by ji zničilo), zařadíme mezi ni a přehrávač ještě další malý modulek, který se zároveň postará o její nabíjení.

Miniaturní modul přehrávače Bluetooth se zesilovačem

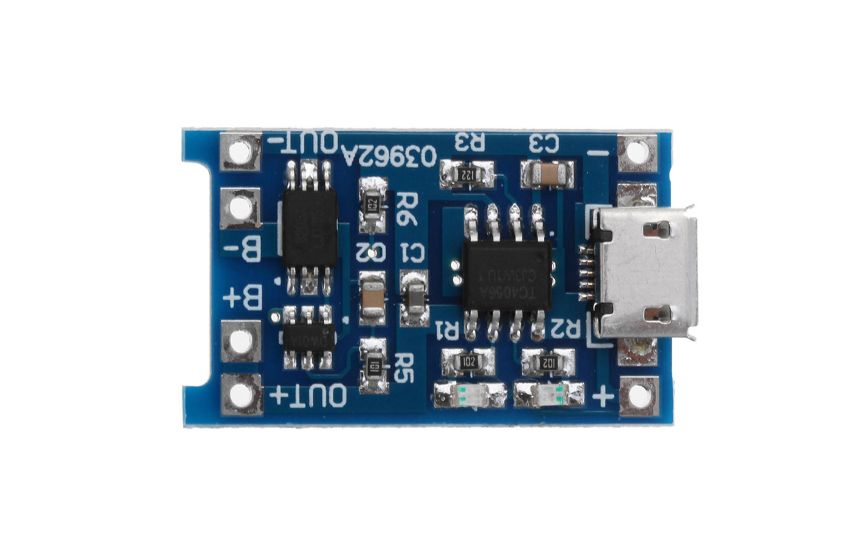

Modul nabíjení a ochrany Li-On baterie

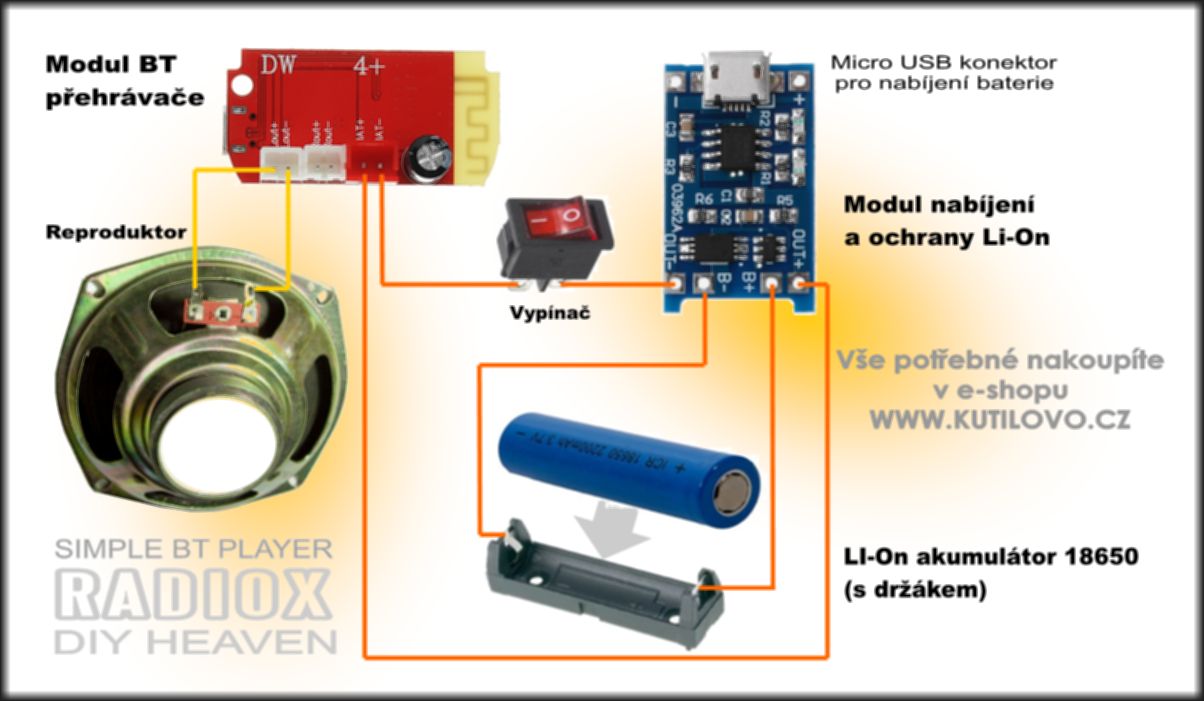

Schéma zapojení kompletního přehrávače


No a představte si, že to je všechno. Mrkněte na schéma, kde je vše přehledně nakresleno. Když těch pár součástek pospájíte dohromady, můžete to pak strčit do čehokoliv - třeba do toho zmíněného starého dřevěného rádia, nebo třeba do nějakého modelu auta a tak.

Žádné oživování není potřeba. Jednoduše tohle udělátko zapnete a pak už jen na mobilu dáte v nastavení bluetooth prohledat okolí. Přehrávač se tam ukáže pod nějakým názvem (obvykle třeba BT-CQ a podobně - prostě bude to to zařízení,které tam před zapnutím přehrávače ještě vidět nebylo ) Pak je můžete "spárovat". Žádný kód by neměl být potřeba - pokud by na tom ale váš počítač trval, zadejte 0000 nebo 1234. A pak už stačí jen spustit na mobilu nějaký hudební přehrávač a z reproduktoru to začne hrát...

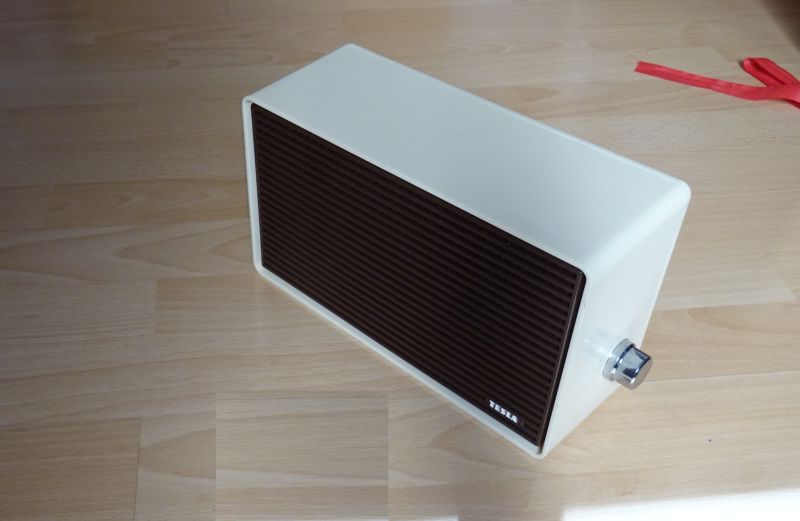

Případ aplikace přehrávače ve starém "dráťáku"


Uvedený výkon 3W se možná zdá malý, ale pro běžné domácí použití je více než dostatečný. Pokud nejste nějak moc omezeni místem, určitě použijte co největší reproduktor. Stejně jako u aut platí, že objem se nedá ničím nahradit. Pokud byste třeba opravdu oživovali nějaké to staré rádio, nebojte se použít jeho původní reproduktor. Pokud nebude nějak poškozený (třeba prach uvnitř kmitací cívky, nebo vlhkostí rozpadlá membrána), budete možná překvapeni, jak pěkně to dokáže hrát. Asi jste si všimli, že v našem jednoduchém zapojení je použitý jenom jeden reproduktor. Přehrávač je ale stereofonní a tak k můžete klidně do jeho druhého konektoru připojit reproduktor další. Skalní "hifisti" možná nad využitím pouze jednoho kanálu budou nevěřícně kroutit rukou, ale pokud nám nepůjde o reprodukci symfonického orchestru, klidně se s tím můžeme spokojit - moderní hudba dnes totiž nějak extra stereoskopický efekt nevyužívá a také mnoho MP3 souborů kolujících po internetu, je ve skutečnosti vlastně monofonních. Pokud hledáte nějaký regulátor hlasitosti, tak marně - hlasitost si totiž snadno nastavíte přímo na mobilu.

Vnitřní baterie se nabíjí běžným micro USB kablíkem z nějaké nabíječky, nebo z portu počítače, atd. Komu by nestačila její výdrž, může použít dvě nebo tři paralelně spojené.
